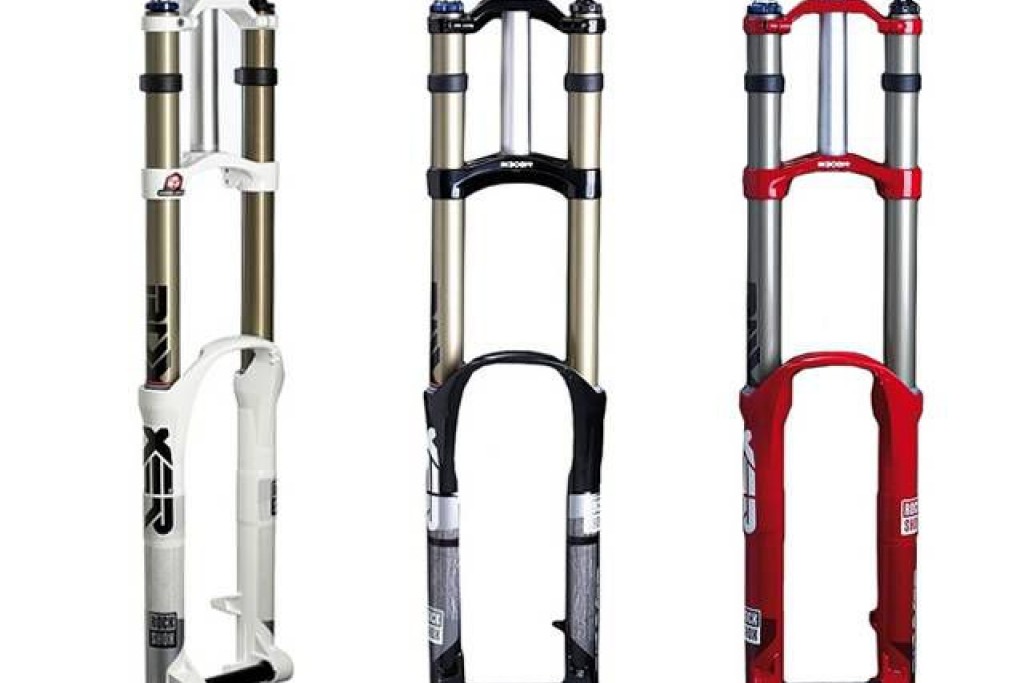

Переборка и ремонт картриджа Mission Control DH с Boxxer WC 2010

1605
2014-09-23 18:09:43

Одним солнечным воскресным утром, когда до универа оставался один день, я подумал «А зачем мне тратить весь выходной на пыренье в комп, когда можно потратить кучу нервов, сил и оставить себе больные руки, перебрав картридж? Весело и полезно!». В чем вопрос?!) достал свою красавицу, разложил инструменты аки заправский хирург) Собственно проблема заключалась в чем — прокручивалась регулировка Low Speed Compression и не было щелчков (ну это эстетство))
Мне понадобились:
А) Ключ на 24 (головка предпочтительнее, либо простой рожковый)
Б) Ключ-головка на 10
В) Съемники стопорных колец (на разжатие у меня был нормальный, на сжатие работал пинцет)
Г) Много тряпок (ну мы же хорошие хирурги, а когда пациент истекает кровью (маслом), ее надо удалять с помощью тампонов :D)
Д) Плоскогубцы
Е) Зажим на верстаке (либо можно использовать головку на 24, но у меня был рожковый ключ, и у меня не получилось)

Итак, нарыв схему разреза и немного ее доработав, я приступил к вскрытию.

Шаг 1
Как обычно, откручиваем крышечки и выкручиваем 24ым ключом картридж, совет — короны не снимайте, проще откручивать будет. Аккуратно, раскачивая из стороны в сторону достаем его. Немного мучений (ну чтоб аккуратно было все) и пациент лежит на хирургическом столе под светом больничных ламп))

Шаг 2
сейчас два варианта — полный разбор 3-й детали со всеми выходящими 6-ю или 5-ю (не помню точно) прокладками, либо модульное снятие 3-й детали.

Предпочтительнее второй вариант — так удобнее. Накручиваем крышечку высокоскоростной регулировки обратно, накрываем это добро тряпочкой и несем пациента к зажиму на верстаке. Дальше, как вы понимаете, зажимаем вертикально, не очень сильно, чтобы не повредить крышечку, но и чтоб не соскочило. откручиваем с помощью черной гайки весь модуль

Вот результат:

Из-за свинского отношения предыдущего хозяина к вилке у меня нет возможности разобрать 3-ю деталь — все пазы под ключ сорваны начисто.

Сейчас важно не потерять 4-ю деталь — это, собственно, сам болт, который отвечает за регулировку низкоскоростной компрессии

Шаг 3
Приступим к разбору тушки с целью попасть к игле, контролирующую 4ый болт
Снимать черную крышку не обязательно, но так удобнее, да и целостнее представление получите. Снимаем стопорное кольцо (в которое на фотографии съемник уперся).
И да — шарики под другими кольцами имеют привычку выпадать — из черной крышки шарик вытаскивается очень просто — выставляете разъем стопорного кольца так, чтобы открытое место было над дырочкой с шариком, переворачиваете и… Вуаля! Маленький засранец, который все время пытался от меня убежать, у вас на ладони) отнеситесь к нему с любовью, и положите его в маленькую баночку, чтобы он там катался в свое удовольствие :D

Внимание — черная крышка на обычной резьбе! я сначала просто пытался ее сдернуть, потом посмотрел схему и начал крутить.

Шаг 4
Я как обычно кое что забыл. Забыл сделать фотографию доступа к игле, ну я думаю вы и сами разберетесь) смотрим на синюю тушку сверху (где крутилки настроек обычно сидят), видим стопорное кольцо на сжатие. Вот оно то нам и нужно. Мучаемся, достаем. Поведаю одну хитрость — сразу после ушей кольца есть небольшой зазор, и при наличии достаточно тонкого инструмента можно проще вытащить кольцо — просто его поддев. Вытаскиваем кольцо, ЗА НИМ СРАЗУ ИДЕТ ШАЙБОЧКА, не надо отпускать ее в свободное путешествие) кладем ее в компанию к шарику.
Достаем иглу, там же ловим второго засранца, он тоже попытается убежать. Вы знаете, что с ним делать)
результат:

Внизу иглы вы увидите шлицы под шестигранник — вот он, корень зла. Так как игла сделана, по всей видимости, из дюрали, лечится это изготовкой новой — из стали, желательно (по некоторым данным +6 ужасных грамм к весу). Так как у меня игла только начала умирать, я решил, что не буду ее пока менять. При сборке я просто поправил положение иглы и болта. Собственно, пока все работает, но это, думаю, не надолго. Так что решаем проблему сразу — заказываем у токарей новую, не берите пример с ленивого меня)

Ну, поздравляю) Вы только что почти полностью познали мир демпфера Mission control DH. 3-я деталь разбирается просто — тонкий ключ на 10 (ражковый) и головка на 10, раскручиваете, получаете кучу шайб на выходе, главное — не потерять и не запутаться в их порядке. теперь все собираем обратно, желательно в том же порядке, что и разбирали :D

По материалам: twentysix.ru
