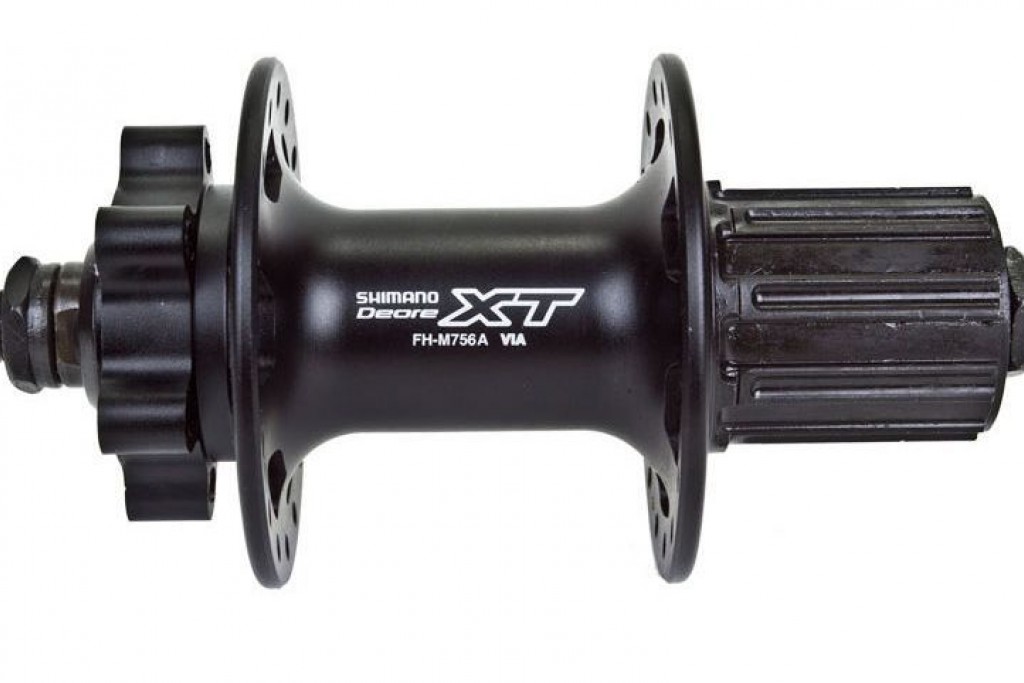

Итак, начнемс:
1) С пациента уже снята касета, операционный стол и инструментарий готов. Поехали.
Блог им. VyacheslavRomanov: Инструкция по полной переборке втулки Shimano XT, подготовка к зиме
2) Обнажились шарики (по 9 с каждой стороны), конуса и пыльники с осью. Раскручивать нужно со стороны ротора используя конусный ключ на 15 и рожковый ключ на 17.
Блог им. VyacheslavRomanov: Инструкция по полной переборке втулки Shimano XT, подготовка к зиме


3) Специальным инструментом, сделанным из головки 21 откручиваем гайку с пазами. (если кому надо, могу дать чертеж головки-съемника)
Блог им. VyacheslavRomanov: Инструкция по полной переборке втулки Shimano XT, подготовка к зиме


4) Внимание, левая резьба! Чтобы все прошло гладко, необходимо упереться и крутить используя сразу 2 рычага.
Блог им. VyacheslavRomanov: Инструкция по полной переборке втулки Shimano XT, подготовка к зиме


5) Откручиваем шестигранником на 10 против часовой стрелки и барабан снимется. На этом этапе максимум аккуратности, ибо шарики мелкие и их много, могут рассыпаться.
Блог им. VyacheslavRomanov: Инструкция по полной переборке втулки Shimano XT, подготовка к зиме


6) Внутренности барабана, по 25 шариков с каждой стороны. Все это нужно неспеша отчистить от старой липкой смазки. Есть риск пролюбить шарики, аккураней.
Блог им. VyacheslavRomanov: Инструкция по полной переборке втулки Shimano XT, подготовка к зиме


7) Наносим смазку на нижнюю дорожку барабана, используя шприц и по одному втискиваем шарики на место. Так же наносим смазку на собачки и надеваем зубчатку.
Блог им. VyacheslavRomanov: Инструкция по полной переборке втулки Shimano XT, подготовка к зиме


8) Итак, на нижнюю дорожку с шариками уже установлен корпус барабана с зубчаткой, на верхней дорожки уже заложены все 25 шариков и нанесена смазка, далее устанавливаем чашку-гайку-конус по левой резьбе и затягиваем воротком с доработанной головкой на 21. Перебранный барабан у нас в руке, пришпандориваем его к корпусу втулки спецболтом используя шестигранник на 10. (закручиваем по часовой)
Блог им. VyacheslavRomanov: Инструкция по полной переборке втулки Shimano XT, подготовка к зиме


9) Наносим смазку на чашку и по одному шарику отправляем их на место. Всего их по 9 с каждой стороны. Далее устанавливаем пыльники и ось, закручиваем конус с обратной стороны соблюдая последовательность сборки. Не путать шарики с левой стороны с шариками на правой стороне.
Блог им. VyacheslavRomanov: Инструкция по полной переборке втулки Shimano XT, подготовка к зиме


10) Все собранно. Для регулировки нам понадобятся конусный ключ на 15 и 2 рожковых ключа на 17. Смысл в том чтобы стянуть контрогайку и конус с обоих сторон так, чтобы был пойман момент между подклиниванием и отсутствием люфта.
Блог им. VyacheslavRomanov: Инструкция по полной переборке втулки Shimano XT, подготовка к зиме
Свободный механик — это как свободный художник, только механик.
